Скрытая прокладка кабелей в деревянных балках: технологии без ущерба конструкции

Введение

Прокладка электрических кабелей в строительных конструкциях — важная задача, требующая учета множества факторов, особенно когда речь идет о деревянных балках. Дерево, неповторимый по своим свойствам материал, обладает ограничениями в отношении обработки и нагрузок. В результате необходимо подходить к скрытой прокладке кабелей таким образом, чтобы не повредить несущую способность конструкции и не снизить ее долговечность.

По статистике, более 40% аварий в старом жилом фонде связаны с неправильной установкой электропроводки, что приводит к пожарам или разрушению конструкций. Сегодня существуют технологии и подходы, позволяющие безопасно и эффективно прокладывать кабели в деревянных балках.

Проблематика скрытой прокладки кабелей в деревянных балках

Почему нельзя просто проделать отверстия или пропилы?

Несущие деревянные балки обеспечивают равномерное распределение нагрузок на конструкцию здания. Нарушение их целостности за счет выпиливания или сверления может ослабить балку и привести к деформации, прогибу или даже обрушению.

• Нарушение прочности: большие или неправильно расположенные отверстия снижают несущую способность.
• Механические повреждения: при неправильной установке возможно возникновение трещин и расслаивания древесины.
• Риск возгорания: некачественный монтаж кабелей может спровоцировать короткие замыкания.

Нормативные требования

Согласно современным строительным нормам, диаметр отверстий для прокладки кабеля в деревянных балках не должен превышать определенную часть ширины балки, а местоположение отверстий должно строго учитывать зоны минимальных нагрузок. Отклонения от норм ведут к необходимости усиления балки или применению альтернативных решений.

Современные методы скрытой прокладки кабелей в деревянных балках

1. Использование монтажных каналов и кабель-каналов поверх балки

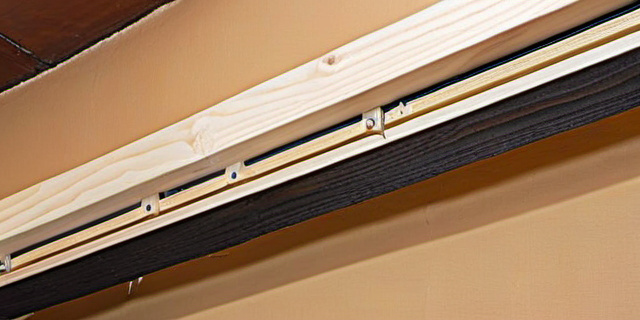

Один из наиболее щадящих способов — установка специальных кабель-каналов по поверхности балки с последующим декоративным закрытием. Такой метод не нарушает целостность древесины и позволяет легко получить доступ к проводке в случае необходимости ремонта.

2. Применение гофротруб и труб ПНД (полиэтилен высокой плотности) внутри заранее предусмотренных ниш

При проектировании конструкции можно предусмотреть специальные ниши — выемки минимальной глубины, закрытые декоративными панелями. В них помещают гофротрубы, по которым протягивают кабели. Такой подход минимизирует вред конструкции и облегчает замену электропроводки в будущем.

3. Выпиливание канавок с усилением балки

Если без канавок не обойтись, то их делают не слишком глубокими и после выполнения работ на балки устанавливают металлические или деревянные накладки для усиления несущей способности. Обычно глубина канавки не превышает 15% толщины балки.

Практические рекомендации при прокладке кабелей

Подготовка к работам

• Оценка состояния балки и согласование с инженером-конструктором.
• Выбор кабельной трассы с минимальным вмешательством в структуру.
• Использование специализированного электроинструмента с точной регулировкой глубины сверления.

Правила выполнения отверстий и канавок

• Диаметр отверстия — не более 1/3 толщины балки, предпочтительно около 1/4.
• Отверстия располагаются в средней зоне балки между нейтральной осью и нижней стороной.
• Канавки выполняются глубиной не более 15% толщины деревянной балки.
• Обработка срезов антисептиками и огнезащитными составами.

Усиление конструкции

При необходимости усиления балки после прокладки кабелей применяют следующие решения:

• Установка металлических пластин (уголков, полос) с помощью саморезов или болтов.
• Дополнительное крепление деревянных накладок, смещенных от вырезанных участков.
• Использование эпоксидных смол для армирования участков с канавками.

Примеры успешных проектов

Один из примеров — реставрация старинного дома в Подмосковье, где при обновлении электрики применялись технологии прокладки кабелей в нишах с гофротрокой системой, что позволило сохранить исторический интерьер и несущие элементы без повреждений. Эксперты отмечали, что применение ниши позволило сохранить несущую способность более 95% исходной прочности балки.

В другом проекте жилого дома бизнес-класса кабели прокладывали поверх балок с последующим монтажом декоративных деревянных панелей. Этот способ позволил сократить сроки ремонта и уменьшить стоимость работ на 20%, сохранив при этом эстетику интерьера.

Таблица: Оценка рисков и преимуществ различных методов

Мнение эксперта

«Опыт показывает, что при скрытой прокладке кабелей в деревянных балках самым безопасным и долговечным является комплексный подход: тщательное планирование трассы, использование специальных защитных труб и обязательное усиление несущих элементов, если происходит нарушение структуры. Никогда нельзя жертвовать прочностью балки ради удобства монтажа.»

Заключение

Скрытая прокладка кабелей в деревянных балках — задача, требующая аккуратности и профессионализма. Нарушение несущей способности чревато серьезными последствиями для безопасности и долговечности здания. Современные методы, такие как монтаж кабель-каналов поверх балок, использование ниш с гофротрубами и аккуратное выпиливание канавок с последующим усилением, позволяют безопасно интегрировать электрическую проводку без ущерба конструкции.

Следование нормативам, грамотное проектирование и применение описанных технологий способствуют надежности и эстетике интерьера. Владельцам и строителям рекомендуется консультироваться с профессионалами и внимательно контролировать качество монтажа, чтобы избежать аварий и дорогостоящих ремонтов в будущем.
