Прокладка кабелей для систем безопасности периметра: Полное руководство

Введение в систему безопасности периметра и важность правильной прокладки кабелей

Система безопасности периметра – это комплекс технических средств и мероприятий, направленных на охрану территории, предупреждение несанкционированного доступа и минимизацию рисков проникновения. Надежная работа такой системы во многом зависит от правильного выбора и прокладки кабельных коммуникаций, обеспечивающих питание, передачу данных и управление устройствами.

По статистике, более 40% сбоев в работе охранных систем связано с некачественной прокладкой кабелей и плохим контактом, что подчеркивает важность грамотного проектирования и монтажа кабельной инфраструктуры.

Типы кабелей, используемых в системах безопасности периметра

Для подключения охранных датчиков, видеокамер, сирен и контроллеров применяются различные типы кабелей. Каждый тип имеет свои специфические характеристики и рекомендуется для конкретных условий эксплуатации.

Основные виды кабелей

• Сигнальные кабели: предназначены для передачи управляющих и сигнальных импульсов. Обычно экранированные для защиты от внешних помех.
• Коаксиальные кабели: широко применяются для передачи видео с аналоговых камер. Из-за высокой устойчивости к электромагнитным помехам.
• Витая пара (UTP, STP): стандартизированный кабель для передачи цифровых данных (IP-камеры, контроллеры). Обеспечивает высокую скорость и надежную передачу.
• Кабели питания: для подачи электроэнергии на устройства. Чаще всего многожильные, адаптированные под нагрузку и климатические условия.

Таблица: Характеристики популярных типов кабелей

Способы прокладки кабелей на участке

Выбор способа прокладки кабелей зависит от рельефа участка, климатических условий и дизайна системы безопасности. Рассмотрим основные варианты:

Подземная прокладка

• Кабели укладываются в специально подготовленные траншеи с защитными трубами или лотками
• Обеспечивает надежную защиту от механических повреждений и воздействия атмосферных факторов
• Требует использования кабелей с повышенной влагостойкостью и защитой от грызунов
• Недостаток – высокая стоимость монтажа и сложность последующих ремонтов

Надземная прокладка

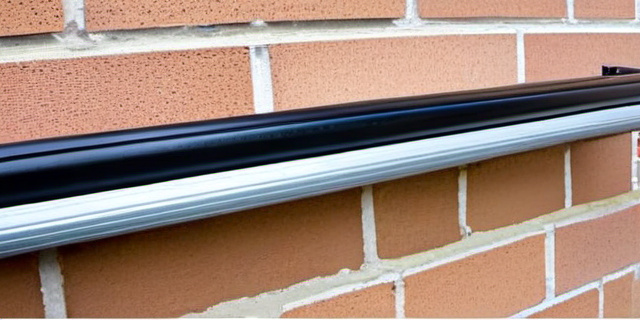

• Кабели крепятся на опорах, стенах зданий или специальных конструкциях (кронштейны, кабельные лотки)
• Удобна для быстрого монтажа и обслуживания
• Нуждается в дополнительной защите от УФ-излучения и механических воздействий
• Повышенный риск повреждений от внешних факторов – ветра, животных, вандалов

Комбинированный вариант

Используется наиболее часто, когда оптимизированы расходы и требования к безопасности. Например, силовые кабели прокладываются под землей, а сигнальные – надземно для простоты обслуживания.

Требования и рекомендации по прокладке кабелей

Для обеспечения стабильной и долгосрочной работы системы безопасности специалисты рекомендуют учитывать следующие моменты:

Правила монтажа

1. Выбор кабелей с подходящими техническими характеристиками и сертификатами
2. Минимизация длины кабелей для снижения потерь сигнала
3. Использование экранированных кабелей в местах с сильными электромагнитными помехами
4. Грамотная изоляция стыков и точек подключения
5. Соблюдение минимальных радиусов сгиба кабелей
6. Защита кабеля от механических повреждений и атмосферных воздействий
7. Обязательное наличие заземления и системы молниезащиты

Рекомендации по организации трассы

• Избегать пересечения кабелей систем питания и передачи данных во избежание помех
• Размещение сигнальных линий на максимальном расстоянии от силовых кабелей (не менее 15 см)
• Обозначение и маркировка трасс для удобства обслуживания и поиска неисправностей

Пример практического применения

На одном из промышленных объектов была проведена проверка системы периметральной безопасности, в результате которой обнаружились регулярные сбои связи с IP-камерами. Анализ показал, что кабели были проложены рядом с силовыми линиями без экранирования и необходимой разметки. После замены кабелей на экранированные витые пары и правильного размещения трассы дистанция до силовых кабелей была увеличена, уровень отказа устройств снизился на 85% в течение первого месяца эксплуатации.

Советы от эксперта

«При прокладке кабелей для систем безопасности периметра крайне важно не экономить на качестве материалов и времени на монтаж. Мало правильно выбрать устройство охраны – критично обеспечить их надежное и стабильное питание и связь. Без грамотной кабельной инфраструктуры даже самая современная система будет работать нестабильно.» – отмечает ведущий инженер-проектировщик систем безопасности.

Заключение

Прокладка кабелей для подключения системы безопасности периметра является одним из ключевых этапов монтажа и эксплуатации охранного комплекса. От правильного выбора типа кабеля, места и способа прокладки зависит надежность, скорость передачи данных и устойчивость системы к внешним воздействиям.

При планировании кабельных маршрутов следует учитывать не только технические характеристики используемого оборудования, но и особенности участка, климат, возможность механических повреждений и электромагнитных помех. Оптимальное решение сочетает использование качественных материалов, правильный монтаж и регулярное техническое обслуживание, что гарантирует эффективную защиту территории на долгие годы.
